Какво е дроселингът на контролен клапан?

Като подправен доставчик на контролни клапани, свидетел съм от първа ръка на основната роля, тези устройства играят в различни индустриални и търговски приложения. Една от най -фундаменталните функции на контролния клапан е неговото дроселно действие, което е от решаващо значение за регулиране на потока, налягането и температурата на течностите в системата. В тази публикация в блога ще се задълбоча в тънкостите на действието на дросела на контролен клапан, обяснявайки как работи, нейното значение и различните видове контролни клапани, които обикновено се използват за целите на дросела.

Как работи действието на дросела?

В основата си действието на дросела на контролен клапан включва промяна на площта на потока, през която преминава течност (течност или газ). Чрез промяна на размера на прохода на потока, клапанът може да контролира скоростта, с която тече течността. Това се постига чрез регулиране на позицията на подвижен елемент, като щепсел, топка или диск, в тялото на клапана.

_20240702102332(001) -1-

Когато клапанът е напълно отворен, площта на потока се максимизира, което позволява течността да преминава през минимално съпротивление. Обратно, когато клапанът е напълно затворен, площта на потока е напълно блокирана, предотвратявайки течността на течността. Между тези две крайности клапанът може да се регулира във всяка междинна позиция, осигурявайки точен контрол върху дебита.

Действието на дросела обикновено се контролира от контролен сигнал, който може да бъде или пневматичен, хидравличен или електрически. Този сигнал се генерира от контролер, като програмируем логически контролер (PLC) или разпределена система за управление (DCS) въз основа на желаните условия на процеса. Контролерът сравнява действителната променлива на процеса (напр. Скорост на потока, налягане или температура) със зададената точка и изпраща коригиращ сигнал към контролния клапан, за да регулира позицията му съответно.

Значение на действието на дросела

Действието на дросела на контролен клапан е от изключително значение в широк спектър от приложения, включително:

Контрол на потока: В много индустриални процеси е от съществено значение да се поддържа постоянен дебит на течности. Чрез регулиране на действието на дросела на контролния клапан, дебитът може да бъде регулиран точно, за да отговори на изискванията на процеса. Например, в химическо растение дебитът на реагентите трябва да бъде внимателно контролиран, за да се гарантира, че се осъществяват правилните химични реакции.
Контрол на налягането: Контролните клапани също се използват за контрол на налягането в системата. Чрез регулиране на площта на потока, клапанът може да регулира спада на налягането през клапана, като по този начин поддържа стабилно налягане в тръбопровода надолу по веригата. Това е особено важно в приложенията, при които колебанията на налягането могат да причинят повреда на оборудването или да повлияят на качеството на продукта.
Контрол на температурата: В някои процеси температурата на течността трябва да бъде контролирана. Чрез регулиране на дебита на отоплителна или охлаждаща среда, контролният клапан може да регулира скоростта на топлопреминаване и да поддържа желаната температура. Например, в HVAC система, контролният клапан може да регулира потока на охладена вода, за да контролира температурата на въздуха, който се обуславя.
Контрол на нивото: Контролните клапани обикновено се използват за контрол на нивото на течности в резервоари или съдове. Чрез регулиране на дебита на входа или изхода, клапанът може да поддържа постоянно ниво в резервоара. Това е от решаващо значение при приложения, при които препълването или недостатъчното запълване на резервоара може да доведе до опасност за безопасността или неефективност на обработката.

Видове контролни клапани за дроселиране

На пазара има няколко вида контролни клапани, всеки със собствени уникални характеристики и предимства. Изборът на контролен клапан зависи от различни фактори, като вида на течността, скоростта на потока, диапазона на налягане и необходимата точност на управление. Някои от най -често използваните контролни клапани за целите на дросела включват:

Глобусни клапани: Глобусните клапани са един от най -широко използваните контролни клапани за приложения за дросели. Те имат сферично тяло с подвижен щепсел, който може да бъде повдигнат или спуснат, за да се контролира площта на потока. Глобусните клапани предлагат добри характеристики на дросела и са подходящи за широк спектър от дебити и налягания. Те обикновено се използват в приложения, където се изисква прецизен контрол на потока, като например в индустрията за химическа, фармацевтична и хранителна преработка.
Клапани с топка: Топковите клапани са друг популярен тип контролен клапан за дроселиране. Те имат сферична топка с дупка в центъра, която може да се завърти, за да контролира областта на потока. Клаповете с топка предлагат бърза и надеждна работа и са подходящи за високи дебити и приложения с ниско налягане. Те обикновено се използват в приложения, където се изискват бързо изключване и дроселиране, например в нефтената и газовата промишленост.
Клапани от пеперуди: Пеперубните клапани са леки и компактни контролни клапани, които са подходящи за големи дебити и приложения с ниско налягане. Те имат елемент за затваряне във формата на дисковете, който се върти на вал, за да контролира областта на потока. Клапаните на пеперудите предлагат добри характеристики на дросела и обикновено се използват в приложения като обработка на вода, HVAC системи и производство на енергия.
Диафрагмени клапани: ДИАФРАММАТА КЛАВА се използват в приложения, при които течността трябва да бъде изолирана от задвижването на клапана. Те имат гъвкава диафрагма, която отделя течността от задвижването и контролира областта на потока чрез огъване на диафрагмата. Диафрагмените клапани предлагат добри характеристики на дросела и са подходящи за приложения, при които течността е корозивна или съдържа твърди вещества, например в химическата и фармацевтичната промишленост.

Заключителен контролен клапан

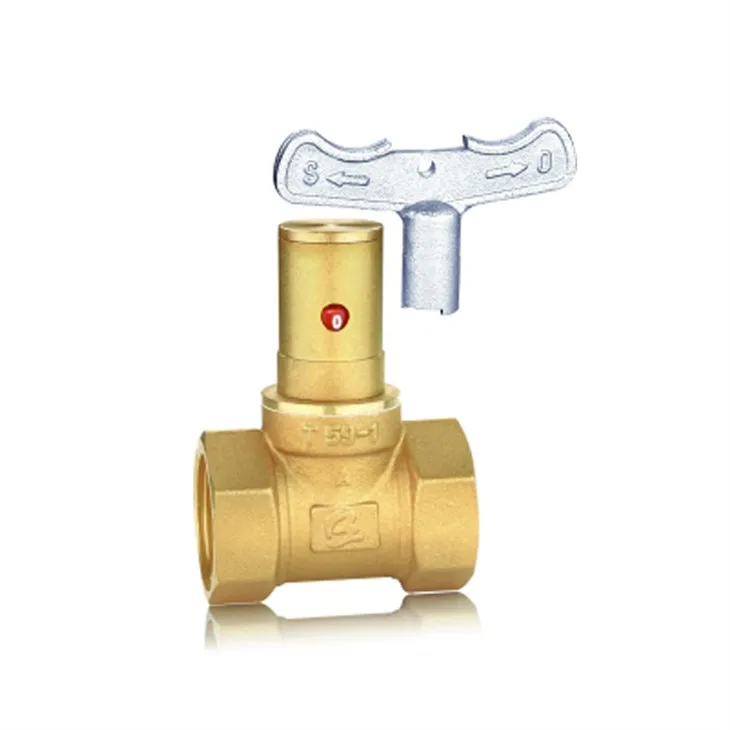

Нашата компания предлага широка гама отЗаключителен контролен клапанкоито са предназначени да осигурят надежден и прецизен контрол на дросела. Тези клапани са оборудвани със заключващ механизъм, който гарантира, че клапанът остава в желаното положение, дори при наличие на колебания на вибрации или налягане. Заключващите контролни клапани са подходящи за различни приложения, включително индустриални процеси, HVAC системи и пречиствателни станции.

Месингов ръчен клапан за отопление

В допълнение към нашите заключващи контролни клапани, ние също предлагамеМесингов ръчен клапан за отоплениекоито са специално проектирани за приложения за отопление. Тези клапани са изработени от висококачествен месинг и се управляват ръчно, като осигуряват просто и рентабилно решение за контрол на потока от гореща вода или пара в отоплителните системи. Месинговите ръчни контролни клапани за отопление са лесни за инсталиране и поддържане, което ги прави популярен избор сред собствениците на жилища и HVAC изпълнителите.

Заключение

Действието на дросела на контролния клапан е основна функция, която играе решаваща роля за регулиране на потока, налягането и температурата на течностите в системата. Разбирайки как работи действието на дросела и различните видове контролни клапани, можете да изберете правилния клапан за вашето конкретно приложение. Като водещ доставчик на контролни клапани, ние се ангажираме да предоставим на нашите клиенти висококачествени продукти и отлично обслужване на клиентите. Ако имате въпроси или се нуждаете от помощ при избора на правилния контролен клапан за вашето приложение, моля, не се колебайте да се свържете с нас. Очакваме с нетърпение да работим с вас, за да отговорим на нуждите на вашия контрол на клапана и да ви помогнем да постигнете целите на процеса си.

ЛИТЕРАТУРА

Smith, J. (2018). Наръчник за контрол на клапана. Elsevier.
Perry, Rh, & Green, DW (2008). Наръчник за химически инженери на Пери. McGraw-Hill.
Fisher, RA (1999). Наръчник за избор на клапан за контрол на потока. Fisher Controls International.
